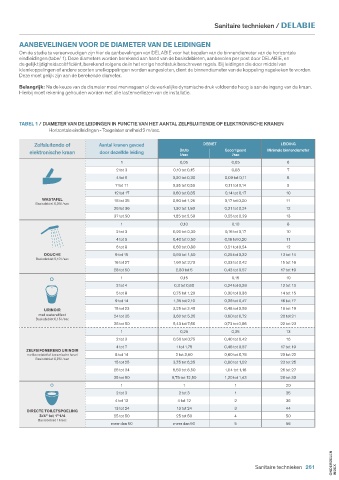

Sanitaire technieken /

AANBEVELINGEN VOOR DE DIAMETER VAN DE LEIDINGEN

Om de studie te vereenvoudigen zijn hier de aanbevelingen van DELABIE voor het bepalen van de binnendiameter van de horizontale
eindleidingen (tabel 1). Deze diameters worden berekend aan hand van de basisdebieten, aanbevolen per post door DELABIE, en
de gelijktijdigheidscoëfficiënt, berekend volgens de in het vorige hoofdstuk beschreven regels. Bij leidingen die door middel van
klemkoppelingen of andere soorten snelkoppelingen worden aangesloten, dient de binnendiameter van de koppeling nagekeken te worden.
Deze moet gelijk zijn aan de berekende diameter.

Belangrijk: Na de keuze van de diameter moet men nagaan of de werkelijke dynamische druk voldoende hoog is aan de ingang van de kraan.
Hierbij moet rekening gehouden worden met alle lastenverliezen van de installatie.

TABEL 1 / DIAMETER VAN DE LEIDINGEN IN FUNCTIE VAN HET AANTAL ZELFSLUITENDE OF ELEKTRONISCHE KRANEN
Horizontale eindleidingen - Toegelaten snelheid 2 m/sec.

Zelfsluitende of Aantal kranen gevoed DEBIET LEIDING
elektronische kraan door dezelfde leiding Bruto Gecorrigeerd Minimale binnendiameter
l/sec
l/sec
1 0,05 0,05 6
2 tot 3 0,10 tot 0,15 0,08 7
4 tot 6 0,20 tot 0,30 0,09 tot 0,11 8

7 tot 11 0,35 tot 0,55 0,11 tot 0,14 9

12 tot 17 0,60 tot 0,85 0,14 tot 0,17 10
WASTAFEL 18 tot 25 0,90 tot 1,25 0,17 tot 0,20 11
Basisdebiet 0,05 l/sec
26 tot 36 1,30 tot 1,80 0,21 tot 0,24 12
37 tot 50 1,85 tot 2,50 0,25 tot 0,29 13
1 0,10 0,10 8
2 tot 3 0,20 tot 0,30 0,16 tot 0,17 10
4 tot 5 0,40 tot 0,50 0,18 tot 0,20 11
6 tot 8 0,60 tot 0,80 0,21 tot 0,24 12
DOUCHE 9 tot 15 0,90 tot 1,50 0,25 tot 0,32 13 tot 14
Basisdebiet 0,10 l/sec
16 tot 27 1,60 tot 2,70 0,33 tot 0,42 15 tot 16
28 tot 50 2,80 tot 5 0,43 tot 0,57 17 tot 19
1 0,15 0,15 10
2 tot 4 0,3 tot 0,60 0,24 tot 0,28 12 tot 13
5 tot 8 0,75 tot 1,20 0,30 tot 0,36 14 tot 15
9 tot 14 1,35 tot 2,10 0,38 tot 0,47 16 tot 17
URINOIR 15 tot 23 2,25 tot 3,45 0,48 tot 0,59 18 tot 19
met watereffect 24 tot 35 3,60 tot 5,25 0,60 tot 0,72 20 tot 21
Basisdebiet 0,15 l/sec
36 tot 50 5,40 tot 7,50 0,73 tot 0,86 22 tot 23
1 0,25 0,25 13
2 tot 3 0,50 tot 0,75 0,40 tot 0,42 16
4 tot 7 1 tot 1,75 0,46 tot 0,57 17 tot 19
ZELFSIFONEREND URINOIR
met kunststof of keramische hevel 8 tot 14 2 tot 3,50 0,60 tot 0,78 20 tot 22
Basisdebiet 0,25 l/sec
15 tot 25 3,75 tot 6,25 0,80 tot 1,02 23 tot 25
26 tot 34 6,50 tot 8,50 1,04 tot 1,18 26 tot 27
35 tot 50 8,75 tot 12,50 1,20 tot 1,43 28 tot 30
1 1 1 20
2 tot 3 2 tot 3 1 25
4 tot 12 4 tot 12 2 36
13 tot 24 13 tot 24 3 44
DIRECTE TOILETSPOELING
3/4" tot 1"1/4 25 tot 50 25 tot 50 4 50
Basisdebiet 1 l/sec
meer dan 50 meer dan 50 5 56
