/ Sanitaire technieken

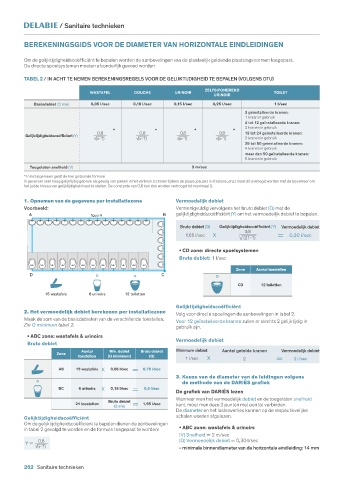

BEREKENINGSGIDS VOOR DE DIAMETER VAN HORIZONTALE EINDLEIDINGEN

Om de gelijktijdigheidscoëfficiënt te bepalen worden de aanbevelingen van de plaatselijk geldende plaatsingsnormen toegepast.
De directe spoelsystemen moeten afzonderlijk gevoed worden.

TABEL 2 / IN ACHT TE NEMEN BEREKENINGSREGELS VOOR DE GELIJKTIJDIGHEID TE BEPALEN VOLGENS DTU

ZELFSIFONEREND
WASTAFEL DOUCHE URINOIR TOILET
URINOIR
Basisdebiet (Q min) 0,05 l/sec 0,10 l/sec 0,15 l/sec 0,25 l/sec 1 l/sec
3 geïnstalleerde kranen:
1 kraan in gebruik
4 tot 12 geïnstalleerde kranen:
2 kranen in gebruik
* * * *
0,8 0,8 0,8 0,8 13 tot 24 geïnstalleerde kranen:
Gelijktijdigheidscoëfficiënt (Y)
(x-1) (x-1) (x-1) (x-1) 3 kranen in gebruik
25 tot 50 geïnstalleerde kranen:
4 kranen in gebruik
meer dan 50 geïnstalleerde kranen:
5 kranen in gebruik
Toegelaten snelheid (V) 2 m/sec
* In het algemeen geldt de hier getoonde formule.
In geval van zeer hoog gelijktijdig gebruik als gevolg van pieken in het verbruik (scholen tijdens de pauze, pauzes in stadions, enz.) moet dit overlegd worden met de bouwheer om
het juiste niveau van gelijktijdigheid vast te stellen. De constante van 0,8 kan dan worden verhoogd tot maximaal 2.

1. Opnemen van de gegevens per installatiezone Vermoedelijk debiet
Voorbeeld: Vermenigvuldig vervolgens het bruto debiet (Q) met de
A figuur A B gelijktijdigheidscoëfficiënt (Y) om het vermoedelijk debiet te bepalen.

Bruto debiet (Q) Gelijktijdigheidscoëfficiënt (Y) Vermoedelijk debiet
1,65 l/sec x 0,8 0,30 l/sec
(21 1)
• CD zone: directe spoelsystemen
Bruto debiet: 1 l/sec

Zone Aantal toestellen
D C
CD 12 toiletten
15 wastafels 6 urinoirs 12 toiletten

Gelijktijdigheidscoëfficiënt
2. Het vermoedelijk debiet berekenen per installatiezone Volg voor directe spoelingen de aanbevelingen in tabel 2.
Maak de som van de basisdebieten van de verschillende toestellen. Voor 12 geïnstalleerde kranen zullen er slechts 2 gelijktijdig in
Zie Q minimum tabel 2.
gebruik zijn.
• ABC zone: wastafels & urinoirs
Bruto debiet Vermoedelijk debiet
Aantal Min. debiet Bruto debiet Minimum debiet Aantal getelde kranen Vermoedelijk debiet
Zone
toestellen (Q minimum) (Q)
1 l/sec x 2 2 l/sec
0,05 l/sec
AB 15 wastafels x 0,75 l/sec
3. Keuze van de diameter van de leidingen volgens
de methode van de DARIÈS grafiek
0,15 l/sec
BC 6 urinoirs x 0,9 l/sec De grafiek van DARIÈS lezen
Wanneer men het vermoedelijk debiet en de toegelaten snelheid
Bruto debiet
21 toestellen (Q min) 1,65 l/sec kent, moet men deze 2 punten met een lat verbinden.
De diameter en het lastenverlies kunnen op de respectievelijke
Gelijktijdigheidscoëfficiënt schalen worden afgelezen.
Om de gelijktijdigheidscoëfficiënt te bepalen dienen de aanbevelingen • ABC zone: wastafels & urinoirs
in tabel 2 gevolgd te worden en de formule toegepast te worden:
(V) Snelheid = 2 m/sec
0,8 (Q) Vermoedelijk debiet = 0,30 l/sec
Y =
(x-1) - minimale binnendiameter van de horizontale eindleiding: 14 mm

262 Sanitaire technieken
